PH-3816V VGA高清矩阵切换器-标题
产品概述
VGA矩阵切换器系列是一款高性能的专业VGA信号切换设备，用于多个VGA信号输入输出交叉切换。可提供多路VGA信号输入、输出端子，每路信号都可以自由的进行传输，切换，信号传输衰减降至最低，图像信号能高保真输出。伯奥克VGA矩阵支持从4x4至32x32不等的输入/输出尺寸，提供宽带切换功能，通过15针HD插座实现各类计算机视频的便捷连接。所有型号都支持通过螺丝锁定器输出平衡或非平衡立体声音频。使用预端接电缆组件可以省却压接操作，使安装过程更为快速便捷。
主要特点
◆所谓断电保护功能，即切换设备在正常工作时可存储最后的通道切换命令，当因突发情况发生断电后，设备仍将保存此命令，待接电后设备自动恢复为原有的切换状态。
◆支持4/8/16/32/64/128路VGA信号作为输入和输出。(32路以上需定制)
VGA矩阵切换器系列是一款高性能的专业VGA信号切换设备，用于多个VGA信号输入输出交叉切换。可提供多路VGA信号输入、输出端子，每路信号都可以自由的进行传输，切换，信号传输衰减降至最低，图像信号能高保真输出。伯奥克VGA矩阵支持从4x4至32x32不等的输入/输出尺寸，提供宽带切换功能，通过15针HD插座实现各类计算机视频的便捷连接。所有型号都支持通过螺丝锁定器输出平衡或非平衡立体声音频。使用预端接电缆组件可以省却压接操作，使安装过程更为快速便捷。
主要特点
◆所谓断电保护功能，即切换设备在正常工作时可存储最后的通道切换命令，当因突发情况发生断电后，设备仍将保存此命令，待接电后设备自动恢复为原有的切换状态。
◆支持4/8/16/32/64/128路VGA信号作为输入和输出。(32路以上需定制)
| 基本参数 | |
| 带宽(速率) | 400Mhz(-3db)满载 |
| 亮色度干扰 | 负55dB@5Mhz |
| 微分相位 | 0.05o(RL=150Ω) |
| 微分增益 | 0.05%(RL=150Ω) |
| 最大传播延时 | 5ns(±1ns) |
| 切换速度 | ≤100ns |
| 信号接口 | |
| 信号类型 | VGA-UXGA 视频信号 |
| 信号接口 | VGA15HDF 接口 |
| 最小电平 | 0.5Vp-p |
| 最大电平 | 1.0Vp-p |
| 阻抗 | 75Ω |
| 回波损耗 | 负30db@5MHz |
| 音频（可选配） | |
| 增率 | 0 dB |
| 频率响应 | 20 Hz ~ 20 kHz |
| 总谐波失真 | 0.05% |
| 共态抑制比 | >75dB @: 20 Hz ~ 20 kHz |
| 信号类型 | 立体声，非平衡 |
| 接口类型 | RCA/凤凰端子 接口 |
| 输入最大电平 | 正19.5dBu |
| 输入阻抗 | >10KΩ |
| 输出阻抗 | >50Ω |
| 控制类型 | |
| 控制方式 | 面板、遥控、软件 |
| 面板按 | 触点 |
| 控制接口 | RS-232(DB9) |
| 波特率与协议波特率 | 9600 |
| 数据位 | 8位 |
| 停止位 | 1位，无奇偶校验位 |
| 串行控制口结构 | 2=TX，3=RX，5=GND |
| TCP/ IP 接口 | RJ45 |
| 网络控制协议 | UDP;TCP/IP |
| 产品规格 | |
| 电 源 | 100VAC ~ 240VAC, 50/60 Hz |
| 存储环境温度 | 负20°C ~ +60°C |
| 工作温度 | 0℃-50℃ |
| 相对环境湿度 | 5%~ 75% |
| 尺寸 | 标准机架式1-12U |

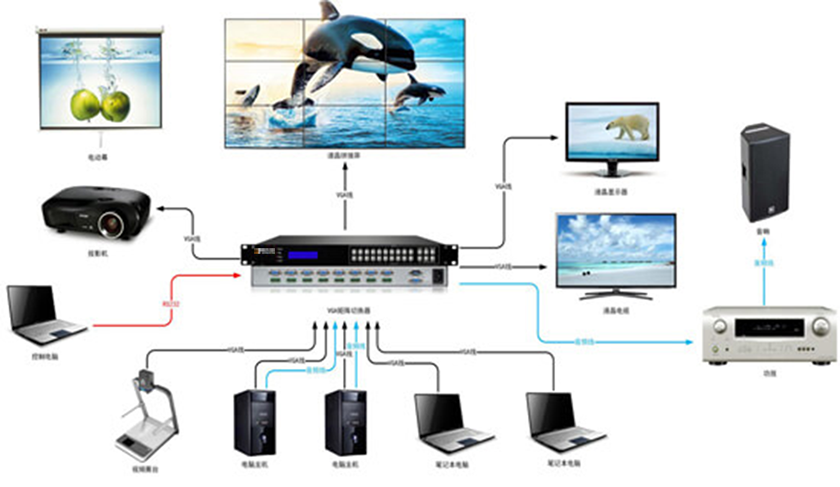

GVA系统架构图
